UTILISATION

Le VIGILEC Tri est un coffret unique de contrôle et de protection pour tout type de pompe monophasée ou triphasée ATEC France.

Alimentation MONO 230 V et TRI 230/400 V.

Protection contre les erreurs de connexion et de sélection de tension.

Protection contre le manque de phase.

3 modes de contrôle de niveau possibles :

• 2 électrodes : niveau mini et maxi.
• 1 électrode : niveau minimum et réarmement après temporisation fixe de 15 mn (shunter les bornes 1 et 2) pour 1 pompe 230 V mono ou 400 V tri.
• Sans électrode : détection du manque d’eau par sous-consommation du moteur et réarmement après temporisation de 15 mn (shunter les bornes 2 et Terre).

Conditions d'utilisation (plusieurs modes de contrôle de niveau)

• Tension d'alimentation : 230 / 400 Vac (sélectionnable) 50/60 Hz.
• Tolérance de tension : ±-20% Auto-déconnexion à partir de +30%.

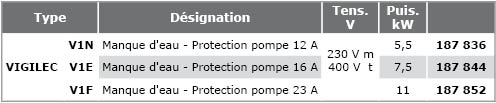

• Intensité maximum : 12 A AC3 V1N - 16 A AC3 V1E - 23 A AC3 V1F.
• Réglage de surintensité : 0-13 A / 0-16 / 0-23 (réglable).
• Réglage de sous-intensité: 0-13 A / 0-16 / 0-23 (réglable).
• Tension aux électrodes : 24 Vac.
• Sensibilité aux électrodes Fixe à 9 KOhm.
• Degré de protection : IP 56.
• Température de fonctionnement : -10 +55 °C.
• Raccordement commande à distance par contact sec ou tension de 12 à 400 Vac/Vdc.

CARACTÉRISTIQUES TECHNIQUES

Mise en marche automatique du moteur pendant 1 s. toutes les 24 h. afin d'éviter le blocage de la pompe en longue période d'inactivité (en position AUT seulement).

Report défaut par contact sec contre les démarrages successifs (2 A maxi.).

Commande à distance par contact sec ou par simple tension de 6 à 400 Vac/Vdc.

Choix de fonctionnement AUT-O-MAN (fugitif) par touches embossées.

Voyants lumineux de SOUS TENSION, MARCHE, MANQUE D'EAU et DEFAUT MOTEUR.

Touche de réarmement sur défaut pompe (RESET).

Alimentation en basse tension (<24 V) des organes de commande extérieurs pour une sécurité accrue.

Presse-étoupe à grand diamètre de serrage et à grande étanchéité.

Section max. au bornier basse tension : 4 mm².

Raccordement réseau Direct au porte-fusibles.

Raccordement moteur Direct au contacteur: 4 mm².

Fixation Murale par 4 pattes et vis (fournies).

Poids : 1,5 Kg.
